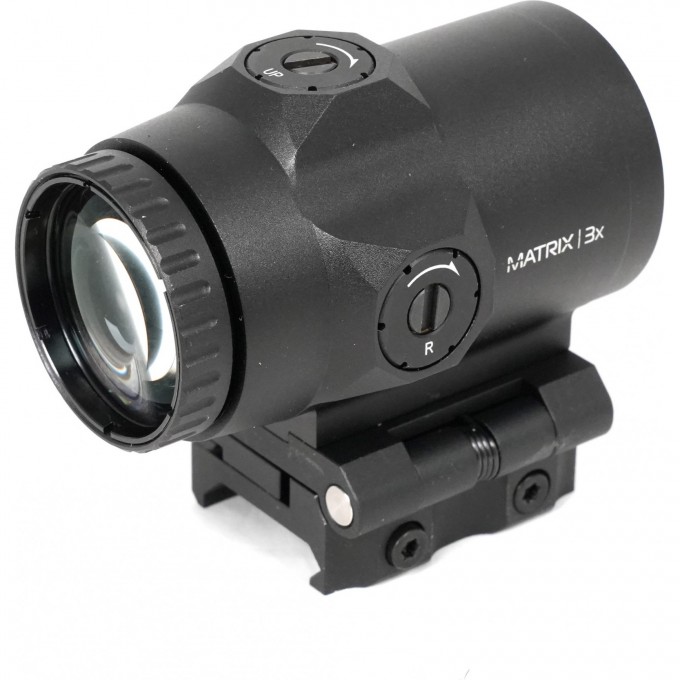

Увеличительная насадка ARKON MATRIX 3X MX3X

Коллиматорное прицеливание можно дополнить увеличенным изображением, не заменяя сам прицел. Насадка ARKON MATRIX 3X даёт оптическое увеличение 3х и устанавливается на оружие с помощью комплектного крепления Weaver/Picatinny. Она предназначена для работы совместно с коллиматором, когда нужно подробнее видеть область наведения.

Переход между режимами работы

Механическая защёлка позволяет откинуть оптический элемент и зафиксировать его в нужном положении. Так можно изменять конфигурацию прицельного комплекса в процессе использования. Защита замка препятствует случайному открытию крепления.

Положение марки коллиматора относительно центра видимого поля регулируется механизмами под шлицевую отвёртку. Такая подстройка помогает согласовать взаимное положение изображений при сборке комплекса. Для настройки картинки под зрение предусмотрена отдельная диоптрийная корректировка.

Оптические параметры

Диаметр объектива составляет 18 мм, линзы имеют многослойное покрытие FMC для светопередачи. Выходной зрачок диаметром 6 мм вынесен на 75,1 мм. Эти размеры характеризуют положение глаза при просмотре и условия наблюдения через насадку. Для прицеливания с насадкой заявлена дистанция до 200 метров.

Конструкция для использования на улице

Корпус изготовлен из алюминиевого сплава. Насадка рассчитана на влажную погоду, дождь и мокрый снег; для неё заявлено погружение до 1 метра на 30 минут. Ударная стойкость составляет до 1000g.

Рабочие температуры находятся в пределах -20 … +40 °C. До установки следует сопоставить параметры насадки, монтажный интерфейс и предполагаемые условия работы. Комплектное рельсовое крепление и механизм откидывания дают возможность использовать увеличение как дополнительный элемент коллиматорной системы.
